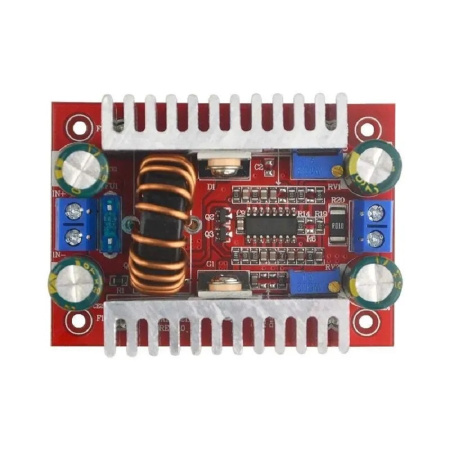

Модуль предназначен для повышения напряжения постоянного тока (DC) с 8.5 - 50 Вольт до 10 - 60 Вольт.
Технические характеристики:
Входное напряжение: DC 8.5 В - 50 В;
Выходное напряжение: DC 10 В - 60 В (регулируемое, по умолчанию настроено на 19В);
Выходной ток: 0.2А - 12A (регулируемый);
Входной ток 15А (макс);
Выходная мощность: до 400 Вт (макс);
Эффективность преобразования: до 96%;
Рабочая температура: промышленная (-40 °C до + 85 °C);
Защита от перегрузки по току: Да (если входной ток больше 15А, он автоматически уменьшает выходное напряжение);
Защита от короткого замыкания на выходе: нет (просьба устанавливать предохранитель от замыкания на выходе, ток 8А);
Входная защита: нет (просьба соблюдать полярность или защитить от обратного подключения мощным диодом на входной части);
Частота преобразования: 150кГц;

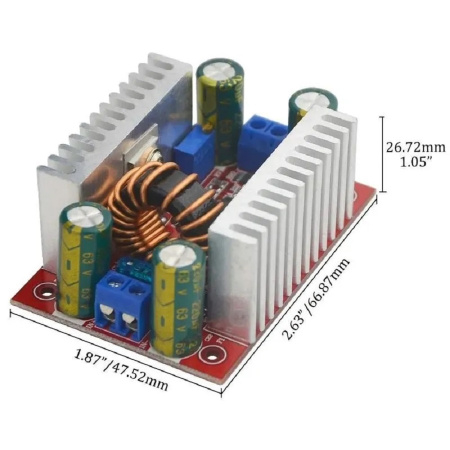

Размер: 66 х 48 х 27 мм;
Вес: 85 г.
Важно:
При работе на выходной мощности более 250 Вт, окружающей температуре свыше 40°С или при входном токе более 8А или при выходном токе выше 7А - рекомендуется принудительное воздушное охлаждение радиаторов.
Метод регулировки выходного напряжения/тока:
1. Отрегулируйте потенциометр «CV-ADJ» и установите выходное напряжение на необходимое значение напряжения в соответствии с вашей батареей или светодиодом. Например, напряжение 10 цепочек светодиодов настроено на 37В. (Напряжение против часовой стрелки увеличивается, а напряжение по часовой стрелке уменьшается).
2. Отрегулируйте потенциометр «CC-ADJ» против часовой стрелки примерно на 30 оборотов, установите выходной ток на , подключите светодиод и отрегулируйте потенциометр RV2 до нужного вам тока. Для зарядки аккумулятора, после того как аккумулятор полностью разрядится, подключите его к выходу и отрегулируйте RV2 до нужного вам тока. Чем больше ток заряда, тем меньше ток заряда.) (Ток против часовой стрелки уменьшается, и ток по часовой стрелке увеличивается).
3. Пожалуйста, не регулируйте ток с помощью короткого замыкания, структура схемы повышающего модуля не может быть скорректирована с помощью короткого замыкания.
Технические характеристики:
Входное напряжение: DC 8.5 В - 50 В;
Выходное напряжение: DC 10 В - 60 В (регулируемое, по умолчанию настроено на 19В);
Выходной ток: 0.2А - 12A (регулируемый);
Входной ток 15А (макс);
Выходная мощность: до 400 Вт (макс);
Эффективность преобразования: до 96%;
Рабочая температура: промышленная (-40 °C до + 85 °C);
Защита от перегрузки по току: Да (если входной ток больше 15А, он автоматически уменьшает выходное напряжение);
Защита от короткого замыкания на выходе: нет (просьба устанавливать предохранитель от замыкания на выходе, ток 8А);
Входная защита: нет (просьба соблюдать полярность или защитить от обратного подключения мощным диодом на входной части);
Частота преобразования: 150кГц;
Размер: 66 х 48 х 27 мм;
Вес: 85 г.
Важно:
При работе на выходной мощности более 250 Вт, окружающей температуре свыше 40°С или при входном токе более 8А или при выходном токе выше 7А - рекомендуется принудительное воздушное охлаждение радиаторов.
Метод регулировки выходного напряжения/тока:
1. Отрегулируйте потенциометр «CV-ADJ» и установите выходное напряжение на необходимое значение напряжения в соответствии с вашей батареей или светодиодом. Например, напряжение 10 цепочек светодиодов настроено на 37В. (Напряжение против часовой стрелки увеличивается, а напряжение по часовой стрелке уменьшается).
2. Отрегулируйте потенциометр «CC-ADJ» против часовой стрелки примерно на 30 оборотов, установите выходной ток на , подключите светодиод и отрегулируйте потенциометр RV2 до нужного вам тока. Для зарядки аккумулятора, после того как аккумулятор полностью разрядится, подключите его к выходу и отрегулируйте RV2 до нужного вам тока. Чем больше ток заряда, тем меньше ток заряда.) (Ток против часовой стрелки уменьшается, и ток по часовой стрелке увеличивается).
3. Пожалуйста, не регулируйте ток с помощью короткого замыкания, структура схемы повышающего модуля не может быть скорректирована с помощью короткого замыкания.
