Как выбрать микросхему для вашего проекта: основные параметры и характеристики
Выбор подходящей микросхемы (интегральной схемы, IC) — ключевой этап в разработке любого электронного проекта. Неправильный выбор может привести к нестабильной работе устройства, повышенному энергопотреблению или даже к его выходу из строя. В этой статье мы рассмотрим основные параметры и характеристики микросхем, которые необходимо учитывать при их выборе, а также обсудим их применение в различных областях.
Классификация микросхем
Микросхемы можно разделить на несколько основных категорий:
- Аналоговые микросхемы: обрабатывают непрерывные сигналы. Примеры включают операционные усилители, компараторы и стабилизаторы напряжения.
- Цифровые микросхемы: работают с дискретными сигналами, представляющими двоичные данные. К ним относятся логические элементы, микроконтроллеры и цифровые сигнальные процессоры.
- Смешанные (аналогово-цифровые) микросхемы: объединяют в себе как аналоговые, так и цифровые функции. Примеры включают аналого-цифровые и цифро-аналоговые преобразователи.
Понимание этой классификации поможет сузить круг поиска при выборе микросхемы для конкретного проекта.
Основные параметры микросхем
Тип корпуса и форма вывода

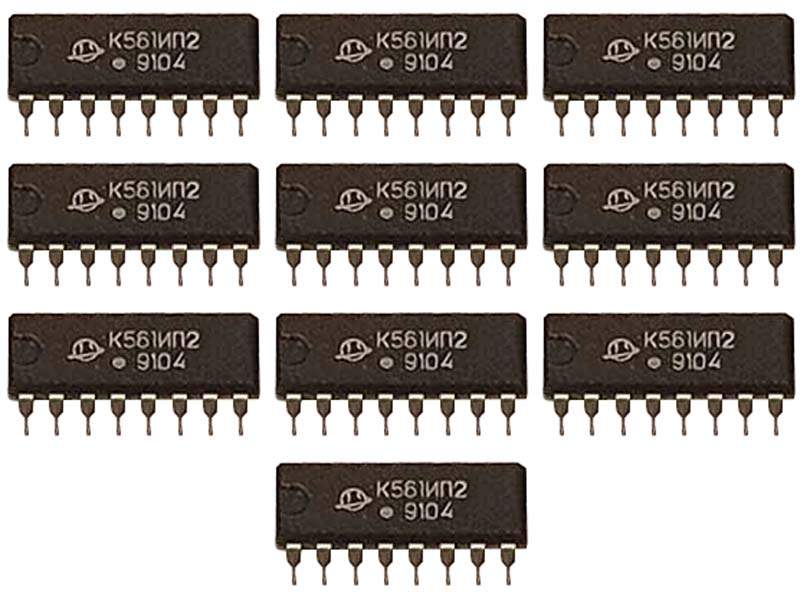

Микросхемы выпускаются в различных корпусах, таких как DIP (Dual In-line Package), SMD (Surface-Mount Device) и другие. Выбор типа корпуса влияет на способ монтажа, удобство пайки и совместимость с печатной платой. Например, DIP-корпуса подходят для макетирования и ручного монтажа, тогда как SMD-корпуса предпочтительны для автоматизированного производства и компактных устройств.
Напряжение питания (Vcc)
Совместимость микросхемы с напряжением питания вашей схемы критически важна. Типичные значения напряжения питания включают 3.3В, 5В и 12В. Использование микросхемы с неподходящим напряжением может привести к ее повреждению или нестабильной работе.
Максимальный ток потребления
Знание максимального тока, потребляемого микросхемой, необходимо для правильного расчета энергопотребления и тепловыделения устройства. Это особенно важно для портативных и энергоэффективных приложений, где каждый миллиампер имеет значение.
Температурный диапазон работы
Микросхемы предназначены для работы в определенных температурных диапазонах, таких как коммерческий (0°C до 70°C), промышленный (-40°C до 85°C) и автомобильный (-40°C до 125°C). Выбор микросхемы с соответствующим температурным диапазоном гарантирует надежную работу устройства в заданных условиях.
Частота работы (для цифровых микросхем)
Частота работы определяет скорость обработки данных микросхемой. Более высокие частоты обеспечивают большую производительность, но могут увеличивать энергопотребление и тепловыделение. Например, микроконтроллеры с частотой 8 МГц потребляют меньше энергии, чем аналогичные с частотой 80 МГц.
Функциональные характеристики
Необходимо учитывать количество входов/выходов, наличие встроенных модулей (таких как таймеры, АЦП, ШИМ) и поддерживаемые интерфейсы связи (I2C, SPI, UART). Эти параметры определяют возможности микросхемы и ее совместимость с другими компонентами системы.
Совместимость и логическая схема (TTL, CMOS)
Важно учитывать тип логики микросхемы (TTL или CMOS) для обеспечения совместимости с другими компонентами схемы. Несовместимость может привести к неправильной работе устройства или его повреждению.
Наличие документации и поддержки
Наличие подробной технической документации (datasheet) и технической поддержки от производителя облегчает процесс интеграции микросхемы в проект. Техническая спецификация предоставляет информацию о характеристиках, применении и рекомендациях по использованию компонента.
Как выбрать микросхему под конкретное применение
Проекты на микроконтроллерах (например, Arduino)
При выборе микросхемы для проектов на базе микроконтроллеров важно учитывать совместимость по напряжению питания и интерфейсам связи. Наличие библиотек и примеров кода для выбранной микросхемы значительно облегчает процесс разработки.
Аналоговая электроника (усилители, стабилизаторы)
В аналоговых приложениях ключевыми параметрами являются уровень шумов, температурная стабильность и точность. Например, при выборе операционного усилителя следует учитывать его коэффициент усиления, полосу пропускания и уровень собственных шумов.
Промышленные и автомобильные проекты
Для таких приложений важны надежность, широкий температурный диапазон и соответствие отраслевым стандартам (например, AEC-Q100 для автомобильной электроники). Использование сертифицированных компонентов гарантирует стабильную работу устройства в жестких условиях эксплуатации.
Практические советы при покупке микросхем
- Используйте параметрический поиск: часто на сайтах можно отфильтровать компоненты по корпусу, напряжению, температурному диапазону, количеству выводов и другим параметрам. Это существенно экономит время и позволяет быстро найти подходящие микросхемы.
- Ищите в технической спецификации информацию о функциональности, схемах включения и ограничениях. Иногда некоторые особенности могут оказаться критичными: например, связанные с инициализацией микросхемы, чувствительностью к статике или частотным поведением.
- Сравнивайте не только характеристики, но и доступность. Бывает, что нужная микросхема официально поддерживается, но в продаже её нет, либо доступна только в крупных партиях. В таких случаях ищите аналоги или совместимые варианты от других производителей.
- Проверяйте отзывы разработчиков и обсуждения. Это поможет избежать подводных камней и заранее узнать о возможных ограничениях.
- Продумайте запас по параметрам. Если микросхема рассчитана на 5 В, а вы питаете от 5 В, желательно выбрать версию, которая допускает ±10% по питанию. То же касается температуры и тока. Оставьте запас, особенно если устройство будет работать в нестабильной среде (уличная установка, промышленная зона и т.д.).
Дополнительный совет: как читать техническую спецификацию
Техническая спецификация (Datasheet) — это основной источник информации о любой микросхеме. Вот что в нём стоит искать в первую очередь:
- Номинальные значения напряжений, токов, частот.
- Пределы, за которые выходить нельзя (например, максимальное напряжение питания или температура).
- Схема распиновки, описание каждого вывода.
- Примеры включения, схемы применения.
- Для цифровых микросхем — как и когда происходят изменения сигналов.
Часто задаваемые вопросы (FAQ)
Можно ли заменить одну микросхему на другую с аналогичными параметрами?
Иногда — да. Но помимо основных параметров следует учитывать распиновку, форму корпуса, поведение при запуске, тип логики. Даже схожие микросхемы могут вести себя по-разному.
Что важнее — корпус или функциональность?
Зависит от этапа проекта. На этапе прототипирования удобнее использовать DIP-корпуса. В финальном изделии предпочтение может быть отдано компактным SMD-вариантам.
Стоит ли использовать универсальные микросхемы (например, 555, LM317)?
Да, если это упрощает проект и вы не требуете высокой точности или скорости. Но в современных проектах может потребоваться что-то более энергоэффективное или специализированное.
Заключение
Выбор микросхемы — не только техническое, но и стратегическое решение. Оно должно учитывать не только параметры, но и доступность, поддержку, уровень документации и потенциальную масштабируемость проекта. Не стоит гнаться за самой «мощной» или самой «новой» микросхемой — гораздо важнее, чтобы она соответствовала вашему проекту, легко внедрялась в схему и была стабильна в работе.
Перед покупкой микросхемы:
- Проверьте все ключевые параметры.
- Ознакомьтесь с технической спецификацией.
- Оцените доступность и стоимость.
- Учтите условия эксплуатации.
